摩擦ゲンシンパッキン　UFO-E

動画はこちら

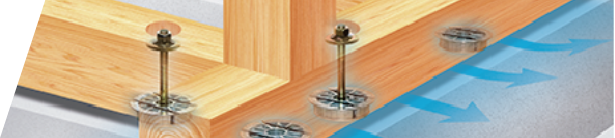

UFO-E(ユーフォーイー)は、土台の下で地震エネルギーを減震する絶縁工法です。
簡単に設置できるのに低価格。木造住宅の大型地震対策に最適です。

UFO-Eについて
UFO-Eの特徴
施工の流れ
関連動画

UFO-Eについて

基礎パッキンをUFO-Eにするだけで大型地震対策OK!

UFO-E　V型一般基礎・通気タイプ

空気抵抗の少ない円盤形で、通気量は劣化対策等級3の約2倍（ただし、防鼠材が必要）
アンカーボルトに貫通させる必要がなく、メンテナンスが簡単。

UFO-E　Ａ型断熱基礎・気密タイプ

スリット断熱で効率的に断熱ができ木材を乾燥させ、アンカーボルトの内部結露を防ぎます。
弾性発砲吹付材で簡単メンテナンス。木材を目視で管理できる。
アンカーボルトに貫通させ必要がなく、取付が簡単。

地震の破壊力（阪神淡路800gal相当）

2階建の例	1F	2F
建物荷重　m	30t	60t
地震加速度　α （単位G＝gal/980）	0.8	0.8
水平地震力　Fe	24t	48t

UFO-Eの減震性能

加速度実験で300〜800galの減震効果が確認されました。

地震加速度	UFO-E使用時加速度	備考
設計震度 300gal以下	0.8	作動なし
設計震度 300gal以上〜1100gal	約300gal〜400gal	0.8

※UFO-E μ＝0.3〜0.8により、弊社計算値。東洋大学共同研究実験においても、ほぼ同様の結果が出ています。

UFO-Eを使った、大型地震で倒壊しない家づくりが広がっています。

全国に2,908,574棟の実績
※2023年12月末現在

エリア	UFO-E出荷数	棟数	エリア	UFO-E出荷数	棟数
北海道 / 東北	77,245	805	中国	426,995	4,448
関東	548,490	5,713	四国	229,288	2,388
甲信越	74,895	780	九州	814,188	8,481
中部	353,862	3,686	合計	2,908,574	30,298棟
関西	383,611	3,996	合計	2,908,574	30,298棟

エリア	UFO-E出荷数	棟数
北海道 / 東北	77,245	805
関東	548,490	5,713
甲信越	74,895	780
中部	353,862	3,686
関西	383,611	3,996
中国	426,995	4,448
四国	229,288	2,388
九州	814,188	8,481
合計	2,908,574	30,298棟

弊社から「UFO-E」をご採用いただき、規定どおり施工された建物については、万が一の場合に備えて、一般社団法人ハウスワランティによる減震性能・防蟻性能保証を付けられます。
保証内容は、期間が20年間、最大2,000万円の費用負担となっています。
防蟻性能保証については建物の仕様によって保証をお付けできない場合もあります。免責事項なども含め、詳細については弊社までお問い合わせください。

UFO-Eの特徴

摩擦減震ならではの安心

倒壊の危険性を高める偏芯、バラバラ共振が起こりません。ゲンシンすることで地震時の大けがや家財の破損を防ぐことができます。
“地震対策は「揺れを小さくすること」が最も有効

阪神淡路大震災クラスの揺れを半減することができます。自信の揺れが小さくなれば、建物が倒壊する危険性は小さくなります。
※制震・耐震では揺れを小さくすることはできません。
最新素材「エンジニアリングプラスチック」を使用

超強度、超軽量化を実現。金属製品による結露被害を防ぎ、寒冷地での使用が可能になりました。
間取りに合わせて導入可能

家の構造を変更する必要がないため、好きな間取りはそのままに導入することができます。役所への届け出も普通の基礎パッキン並みに簡単です。
コストが安い

免震構造と同じ絶縁工法でありながら、コストは免振構造の1/10程度。他製品と比較しても圧倒的な低価格を実現しました。
設置が簡単

大工さんの手で簡単に設置することができます。
